Като доставчик на клетка за лагери разбирам критичната роля, която лагерите играят в работата на различни механични системи. Добре проектираната клетка за лагер може значително да повиши ефективността, издръжливостта и надеждността на лагерите. В този блог ще споделя някои поглед върху това как да оптимизирам дизайна на лагерна клетка за по -добра производителност.
Разбиране на функцията на лагерите
Преди да се задълбочите в процеса на оптимизация, е от съществено значение да се разберат основните функции на лагерната клетка. Клетката на лагера служи за разделяне на подвижните елементи (като топки или ролки) в лагер, като им пречи да се сблъскат помежду си. Това разделяне гарантира гладко въртене и намалява триенето и износването. Освен това, клетката помага да се насочат подвижните елементи по техния правилен път, поддържайки подравняването им в лагера.
Избор на материали
Една от първите стъпки за оптимизиране на дизайна на лагерна клетка е избирането на подходящия материал. Материалът трябва да има отлични механични свойства, включително висока якост, добра устойчивост на умора и ниско триене. Общите материали, използвани за лагера, включват стомана, месинг и полимери.
Стоманените клетки са известни със своята висока якост и издръжливост, което ги прави подходящи за тежки приложения. Те могат да издържат на високи товари и са устойчиви на деформация. Стоманените клетки обаче могат да имат по -високо триене в сравнение с някои други материали.
Месинговите клетки предлагат добра устойчивост на корозия и ниско триене. Те често се използват в приложения, когато има риск от корозия, като например в морска или химическа среда. Месингът също е сравнително лесен за машина, което позволява по -сложни дизайни на клетки.
Полимерите, като полиетер етер кетон (PEEK), придобиха популярност през последните години. Клетките на PEEK са леки, имат ниско триене и са устойчиви на химикали и високи температури. Те също могат да овлажнят вибрациите, което е полезно за намаляване на шума в приложенията за лагери. Например, нашитеИзносване - устойчива композитна плъзгаща се плочаИзработено от Peek предлага отлична устойчивост на износване, което може да бъде чудесен вариант за носене на приложения за клетки, където износването е проблем.
Геометричен дизайн
Геометричният дизайн на лагерната клетка е от решаващо значение за нейното изпълнение. Формата и размерът на джобовете, които държат подвижните елементи, трябва да бъдат внимателно проектирани. Джобовете трябва да са достатъчно големи, за да позволят на подвижните елементи да се движат свободно, но не толкова големи, че елементите могат да се дрънкат или да се приведат в съответствие.
Дебелината на стените на клетката също се отразява на неговата ефективност. По -дебелите стени могат да осигурят повече сила, но те също могат да добавят ненужно тегло и да увеличат триенето. От друга страна, по -тънките стени могат да намалят теглото и триенето, но те могат да бъдат по -предразположени към деформация при големи натоварвания.
Друг важен аспект на геометричния дизайн е ръководният механизъм на клетката. Съществуват различни видове ръководни методи, като например вътрешно ръководство за пръстени, ръководство за външно - пръстени и насочване на елементи. Изборът на метод за ръководство зависи от специфичните изисквания за приложение. Например, при приложения с висока скорост, ръководството за търкаляне - елементи може да бъде предпочитано, тъй като може да осигури по -стабилни насоки и да намали риска от нестабилност на клетката.
Повърхностно покритие
Повърхностният завършек на лагерната клетка може да окаже значително влияние върху нейното представяне. Гладкото повърхностно покритие намалява триенето между клетката и подвижните елементи, както и между клетката и лагерните пръстени. Това от своя страна намалява производството на износване и топлина, подобрявайки общата ефективност на лагера.
Повърхностните обработки могат да се прилагат и за подобряване на работата на клетката. Например, може да се приложи покритие за подобряване на устойчивостта на корозия или намаляване на триенето. Някои покрития също могат да осигурят самостоятелни свойства, които могат да бъдат полезни в приложенията, при които смазването е трудно за поддържане.
Динамични съображения за ефективността
Когато оптимизирате дизайна на лагерна клетка, е важно да се вземе предвид динамичната му производителност. Клетката трябва да може да издържа на динамичните сили, действащи върху нея по време на работа. Тези сили включват центробежни сили, инерционни сили и сили на въздействието.
При приложения с висока скорост центробежните сили могат да бъдат значителни. Дизайнът на клетката трябва да може да устои на тези сили, без да се деформира. Това може да включва използване на материали с висока якост - до - тегло или проектиране на клетката с форма, която може да разпредели равномерно центробежните сили.
Инерционните сили също могат да повлияят на представянето на клетката, особено по време на ускорение и забавяне. Клетката трябва да бъде проектирана така, че да сведе до минимум ефектите на тези инерционни сили, за да се осигури безпроблемна работа.
Съвместимост с смазване
Смазването е от съществено значение за правилното функциониране на лагерите. Дизайнът на лагерната клетка трябва да бъде съвместим с метода на смазване и вида на използвания смазка. Например, в лагерите с масло - смазани, клетката трябва да позволи подходящ поток на маслото, за да се гарантира, че всички подвижни елементи са адекватно смазани.
При мазнини - смазани лагери, дизайнът на клетката трябва да може да държи мазнината на място и да попречи на него да бъде изтръгнат твърде бързо. Някои дизайни на клетката могат да включват функции като мазни джобове или канали за подобряване на задържането на мазнини.
Приложение - Специфична оптимизация
И накрая, дизайнът на лагерната клетка трябва да бъде оптимизиран за конкретното приложение. Различните приложения имат различни изисквания по отношение на натоварването, скоростта, температурата и условията на околната среда.
Например, при автомобилни приложения, лагерите често се подлагат на условия с висока скорост и високо натоварване. Дизайнът на лагерната клетка трябва да бъде оптимизиран, за да издържа на тези условия, като същевременно е лек, за да се подобри ефективността на горивото.

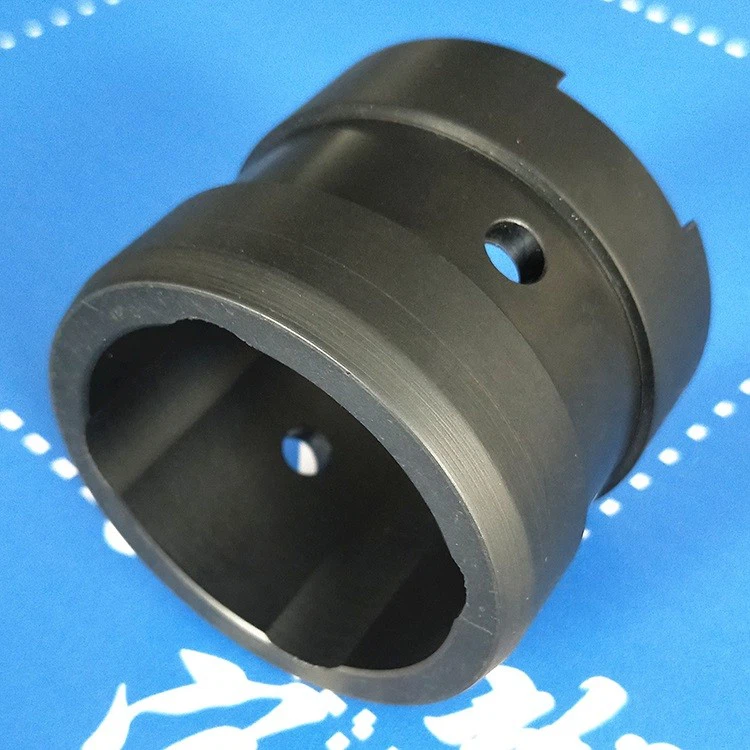

ВПомпа плъзгащи се лагериПриложения, клетката може да се наложи да бъде устойчива на химикалите и течностите, които се изпомпват. Нашите продукти, базирани на Peek, са добре - подходящи за такива приложения поради тяхната химическа устойчивост.
ВЕлектронни компонентиПриложения, лагерната клетка може да се наложи да има ниска електрическа проводимост, за да предотврати електрическите смущения.
Заключение
Оптимизирането на дизайна на лагерна клетка за по -добра производителност изисква изчерпателен подход, който отчита избора на материали, геометричния дизайн, повърхностното покритие, динамичната производителност, съвместимостта на смазването и специфичните изисквания. Като внимателно обмисляме тези фактори, можем да проектираме клетки, които предлагат подобрена ефективност, издръжливост и надеждност.
Ако търсите клетки с висока производителност или имате специфични изисквания за вашето приложение, насърчавам ви да се свържете с нас за подробна дискусия. Екипът ни от експерти е готов да работи с вас, за да намери най -доброто решение за клетка за вашите нужди.
ЛИТЕРАТУРА
- Harris, Ta, & Kotzalas, MN (2007). Анализ на подвижния лагер. Уайли.
- Zorzi, M., & Salsi, P. (2013). Трибология на полимерните композити: принципи и приложения. Elsevier.
- Stachowiak, GW, & Batchelor, AW (2013). Инженерна трибология. Butterworth - Heinemann.
